Грозозащита цепей передачи видеосигналов HDCVI, HDTVI, AHD от от SC&T

Грозозащита цепей передачи видеосигналов HDCVI, HDTVI, AHD от от SC&T

Устройство защиты SP009T.

Устройство SP009T из легендарной серии грозозащит от SC&T устанавливается на серьёзных объектах для защиты оконечного оборудования: мониторов, камер, регистраторов в системах видеонаблюдения, спутникового телевидения при передаче по кабелю витой пары видеосигналов стандартов HDCVI, HDTVI и AHD.

Рабочие характеристики SP009T.

  • Тип видеосигналов: HDCVI, HDTVI и AHD;
  • Полоса пропускания: до 47МГц;
  • Защита от импульсных помех (EFT);
  • 2 уровня защиты: DC6V/DC25V
  • Время срабатывания: <1 нс
  • Рабочая температура: -40…+55 °C;
  • Размеры (ШхГхВ), мм: 79,3 х 25,4 х 25,4

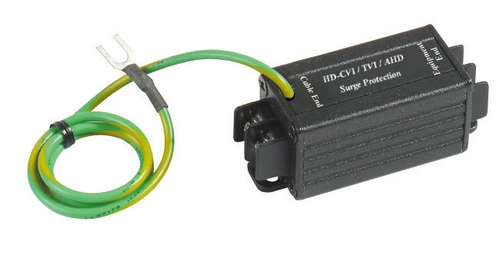

грозозащита SP009T SC&T

грозозащита SP009T SC&T

Устройство защиты SP016HD.

Многоканальное устройство грозозащиты SP016HD, произведённое на тайваньском заводе SC&T, специально предназначено для защиты 16-ти каналов передачи видеосигналов стандартов AHD, HDCVI, HDTVI. В отличие от устройств грозозащиты обычного аналогового сигнала, SP016HD обладает более широкой полосой пропускания, что сохраняет качество передачи HD видео.
Применяется для защиты оконечного оборудования (мониторы, камеры, регистраторы, др.) в системах видеонаблюдения, спутникового телевидения и подобных им. Соответствует стандарту IEC 61000-4-5.

Рабочие характеристики SP016HD.

  • Полоса пропускания: до 47МГц;
  • Защита от импульсных помех (EFT).
  • Максимальное напряжение перегрузки 4КВ.
  • Макс. ток разряда 15KA.
  • Вх. - BNCх16. Вых. - BNCх16.
  • Размеры: 483x185.5x44мм (1U).
  • Рабочая температура -40...+55°C.
  • Монтаж в стойку 19''.

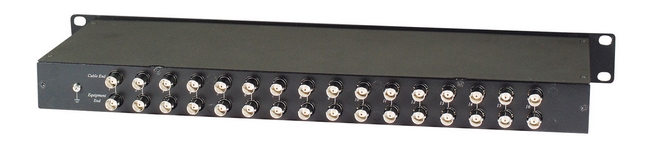

 грозозащита SP016HD SC&T

грозозащита SP016HD SC&T

Типовые схемы подключения грозозащиты SP009T и SP016HD

грозозащита SP009T SC&T

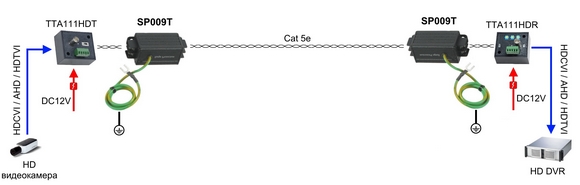

Схема подключения грозозащиты SP009T

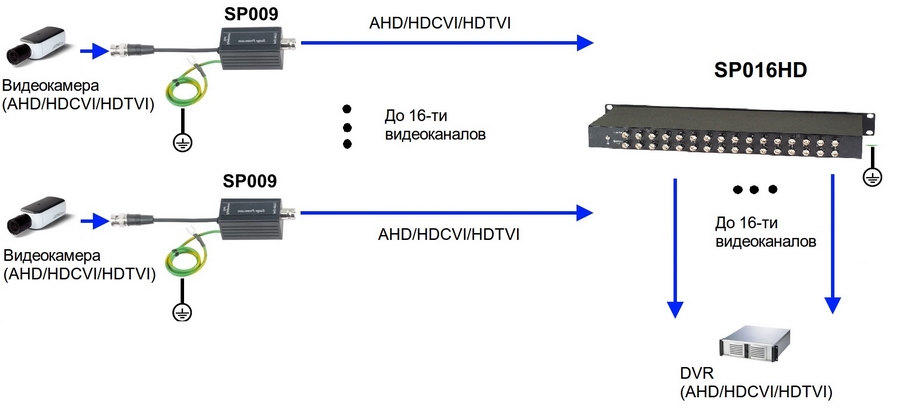

Схема подключения грозозащиты SP016HD
Схема подключения грозозащиты SP016HD
