Osnovo представила комплект для передачи HDMI сигналов, 2xUSB (клавиатура+мышь) и ИК управления по сети Ethernet в новых, металлических корпусах.
Который состоит из передатчика TLN-HiKM/1 и приемника RLN-HiKM/1.

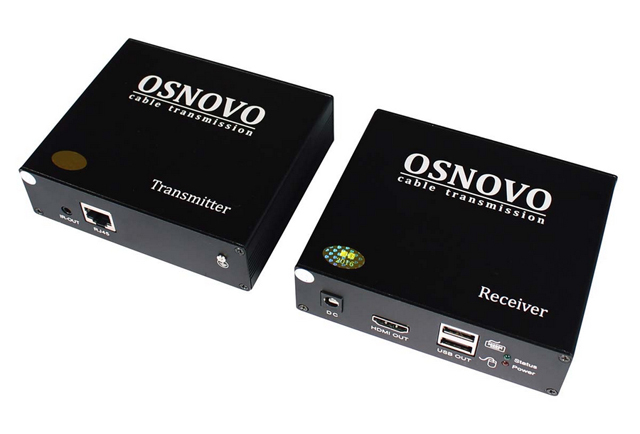

Комплект для передачи HDMI сигнала TLN-HiKM + RLN-HiKM
HDMI передатчик TLN-HiKM/1 позволяет передать сигнал на расстояние до 200 м в режиме «точка-точка». Увеличить расстояние до 300 м можно с помощью коммутатора Ethernet.
Кроме того, благодаря поддержке работы в режиме «точка-многоточка», устройства позволяют подключить к одному передатчику до 253 приемников HDMI сигнала RLN-HiKM/1, это становится возможным при использовании гигабитного L2+ коммутатора с поддержкой IGMP (Multicast рассылка) и Jumbo frame.
Возможности настройки устройств через Web-интерфейс позволяют изменять конфигурацию посредствам браузера из любой точки сети. Для этого все приемники и передатчик HDMI должны находиться в одной сети. В большинстве случаев для работы в режиме «точка-точка» настроек не требуется.
Если ваши проекты требуют удаленного управления источниками HDMI сигналов, будь то DVR c HDMI выходом, или BLU-RAY плеер, то комплект TLN-HiKM/1+RLN-HiKM/1 даст такую возможность. Вы можете передавать ИК сигналы управления по Ethernet кабелю, а также передавать USB сигналы от периферийных устройств, таких клавиатура и мышь, в том числе беспроводных.

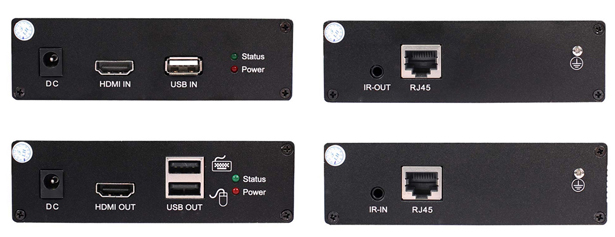

Комплект для передачи HDMI сигнала TLN-HiKM + RLN-HiKM интерфейсы
Особенности передатчика TLN-HiKM/1 и приемника RLN-HiKM/1
- Дальность передачи в режиме «точка-точка» HDMI+USB+ИК - 200м (возможно удлинение еще на 100м через коммутатор, без ограничения по количеству);
- Поддержка работы 1 передатчика TLN-HiKM/1 с 253 приемниками RLN-HiKM/1 через гигабитный L2+ коммутатор;
- Поддержка HDMI 1.3, HDCP 1.2;
- Разрешение HDMI до 1080р/60Гц/36бит;
- Аудио DTS/HD/Dolby - trueHD/ LPCM7.1/ DTS/ Dolby-AC3/ DSD;
- Поддержка передачи сигналов USB-клавиатуры, мыши;
- Поддержка передачи ИК управления;
- Работа с HDMI и DVI-D устройствами (требуется кабель DVI-D - HDMI);
- Рекомендованный кабель: UTP/STP CAT5e/CAT6.
В состав комплекта передачи HDMI сигналов входят:
- Передатчик TLN-HiKM/1;
- Приемник RLN-HiKM/1;
- HDMI-кабель;
- ИК-приемник + ИК-излучатель;
- USB-кабель;
- Блоки питания 9V/1A;
- Руководство по эксплуатации;
- Упаковка.
Схема подключения
Схема подключения комплекта TLN-HiKM/1+RLN-HiKM/1 в режиме «точка – точка».
Схема подключения комплекта TLN-HiKM/1+RLN-HiKM/1 в режиме «точка – точка» через коммутатор.
Схема подключения комплекта для передачи HDMI сигналов TLN-HiKM/1+RLN-HiKM/1 в режиме «точка – многоточка».
