В характеристиках радиолокационных станций для обнаружения БПЛА часто указывают формулировки вроде: “дальность обнаружения - 3 км для цели с ЭПР 0,01 м²”.
Эту цифру легко прочитать как “радар обнаруживает дроны на расстоянии до 3 км”. Но технически это другое утверждение. Производитель задает не тип беспилотника, а радиолокационную характеристику контрольной цели.
Разберемся, что означает такой параметр и как использовать его при сравнении РЛС.
Зачем вместе с дальностью указывают ЭПР
Дальность радиолокационного обнаружения зависит не только от самой РЛС. Имеет значение, насколько сильный отраженный сигнал возвращается от объекта.
Для описания этой способности используют эффективную площадь рассеяния - ЭПР. Она измеряется в квадратных метрах и характеризует радиолокационную заметность цели. Это не геометрическая площадь объекта, а параметр, связанный с тем, как цель рассеивает падающую на нее электромагнитную энергию.
Поэтому фраза “дальность радара - 3 км” сама по себе почти ничего не говорит о его возможностях.
РЛС может обнаруживать крупный объект с ЭПР несколько квадратных метров на значительном расстоянии, но заметно ближе видеть компактный беспилотник с ЭПР в сотые или тысячные доли квадратного метра.
Чтобы характеристика имела технический смысл, дальность привязывают к ЭПР контрольной цели:
● 5 км при ЭПР 1 м²;
● 3 км при ЭПР 0,1 м²;
● 2 км при ЭПР 0,01 м².
Это уже позволяет оценивать чувствительность станции к целям разной радиолокационной заметности.
Что означает “3 км при ЭПР 0,01 м²”
В упрощенном виде такая запись означает следующее: РЛС способна сформировать достаточный для обнаружения отраженный сигнал от цели с ЭПР 0,01 м² на дальности 3 км при условиях, для которых заявлена эта характеристика.
Главное здесь - “цели с ЭПР 0,01 м²”. И это не обязательно конкретная модель квадрокоптера, FPV-дрона или беспилотника самолетного типа. Значение 0,01 м² используется как радиолокационный ориентир.

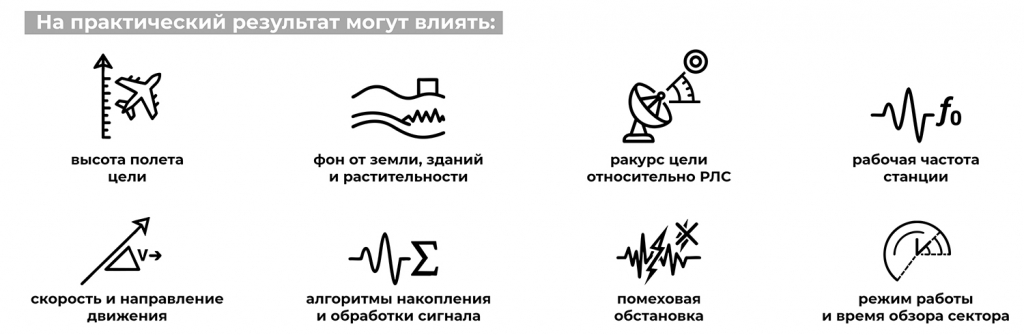

Кроме того, паспортная дальность сама по себе еще не описывает все условия обнаружения.
Поэтому указанную производителем дальность правильнее рассматривать как опорную характеристику РЛС, а не как гарантированный радиус обнаружения любого объекта с похожими размерами.
Почему 0,01 м² нельзя считать ЭПР любого небольшого дрона
Одинаковые по размеру БПЛА могут иметь разную ЭПР. Более того, даже у одного беспилотника она меняется в процессе полета.
На радиолокационную заметность влияют конструкция корпуса, материалы, расположение элементов, ракурс, рабочая частота радара, вращающиеся пропеллеры и другие факторы.
Например, один и тот же квадрокоптер может давать более сильное отражение при наблюдении с одного направления и значительно более слабое с другого.
Поэтому запись “ЭПР 0,01 м²” не следует переводить напрямую в формулировку “небольшой квадрокоптер” или “FPV-дрон”.
Это прежде всего значение, относительно которого можно оценивать характеристики станции.
Как ЭПР связана с дальностью обнаружения
В классическом уравнении радиолокации мощность принятого отраженного сигнала пропорциональна ЭПР цели и уменьшается пропорционально четвертой степени расстояния.
Для одной и той же РЛС при прочих равных максимальную дальность можно приблизительно связать с ЭПР следующим образом:
R ∝ σ¹⁄⁴,
где R - дальность, а σ - ЭПР цели.
Из этого следует важный практический вывод: десятикратный рост ЭПР не означает такого же роста дальности.
Если ЭПР увеличилась в 10 раз, расчетная дальность при прочих равных возрастает примерно в 1,78 раза.
Например, если станция имеет характеристику 3 км при ЭПР 0,01 м², то из базового уравнения радиолокации для цели с ЭПР 0,1 м² получится около 5,3 км.
Это именно расчетное соотношение. В реальной обстановке дальность может ограничиваться рельефом, радиогоризонтом, помехами, отражениями от местности и алгоритмами обработки.
Как сравнивать две РЛС
Сравнивать заявленную дальность двух радаров имеет смысл только при одинаковой или приведенной к одинаковому значению ЭПР цели.
Предположим, производители указали:
РЛС A: 3 км при ЭПР 0,01 м².
РЛС B: 3 км при ЭПР 0,1 м².
На первый взгляд обе станции имеют одинаковую дальность - 3 км. Но характеристики существенно различаются.
Цель с ЭПР 0,01 м² отражает при прочих равных примерно в десять раз меньше энергии, чем цель с ЭПР 0,1 м². Поэтому обеспечить ту же дальность по более слабой цели сложнее.
Если грубо пересчитать характеристику РЛС B на ЭПР 0,01 м² по радиолокационному уравнению, получится около 1,7 км, а не 3 км.
Следовательно, две одинаковые цифры дальности в паспортах еще не означают одинаковую способность работать по малозаметным целям.
А если дальности и ЭПР разные?
Рассмотрим другой пример:
● РЛС A - 2 км при ЭПР 0,01 м²;
● РЛС B - 3 км при ЭПР 0,1 м².
По одной только цифре дальности РЛС B выглядит мощнее. Но после приведения ее характеристики к ЭПР 0,01 м² расчетная дальность составит около 1,7 км. При этом на практике РЛС B может быть не способна обнаруживать цели с ЭПР 0,01 м² из-за аппаратных или программных ограничений.
То есть для выбранной контрольной ЭПР исходная картина меняется.
Такой пересчет полезен для предварительного сравнения оборудования, однако он не заменяет полноценного анализа характеристик. Нужно убедиться, что производители используют сопоставимые критерии обнаружения и условия испытаний.

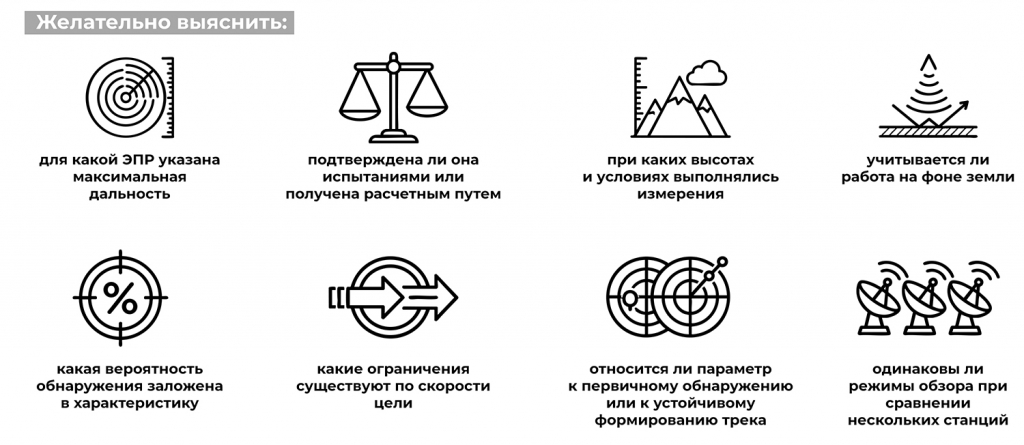

Что еще проверять в характеристиках РЛС
При выборе радара для обнаружения БПЛА недостаточно сравнить две строки с дальностью.
Чем подробнее производитель описывает условия получения характеристики, тем корректнее можно оценить возможности РЛС применительно к реальному объекту.
Что в итоге означает дальность при ЭПР 0,01 м²
Фраза “дальность обнаружения 3 км при ЭПР 0,01 м²” не означает, что любой беспилотник будет обнаружен на расстоянии 3 км.
Она задает контрольную точку: какую дальность обеспечивает РЛС для цели определенной радиолокационной заметности.
Этот параметр позволяет сравнивать чувствительность разных станций, оценивать их возможности по малоразмерным целям и приводить характеристики к единой ЭПР.
Для корректного выбора РЛС нужно смотреть одновременно на дальность, ЭПР контрольной цели и условия, при которых эта дальность заявлена. Только вместе эти параметры дают представление о реальных возможностях станции.
