Что такое ЭПР цели и почему она важна при выборе радара

В характеристиках радиолокационных станций одним из основных параметров обычно указывают дальность обнаружения: 1, 3, 5 километров и более. На первый взгляд сравнение простое: чем больше дальность, тем лучше.

Но дальность обнаружения нужно рассматривать с учетом характеристик цели и условий, для которых она заявлена. Один и тот же радар может обнаружить крупный объект на значительном расстоянии, а небольшую или слабо отражающую радиосигнал цель - гораздо ближе.

Поэтому вместе с дальностью РЛС важно учитывать еще один параметр: ЭПР цели. Без него цифра в несколько километров мало говорит о реальных возможностях радара.

Что такое ЭПР и что “видит” радар

ЭПР - эффективная площадь рассеяния. В англоязычной документации используется термин Radar Cross Section, или RCS.

ЭПР характеризует способность цели рассеивать падающую электромагнитную энергию в направлении приемника радиолокационной станции.

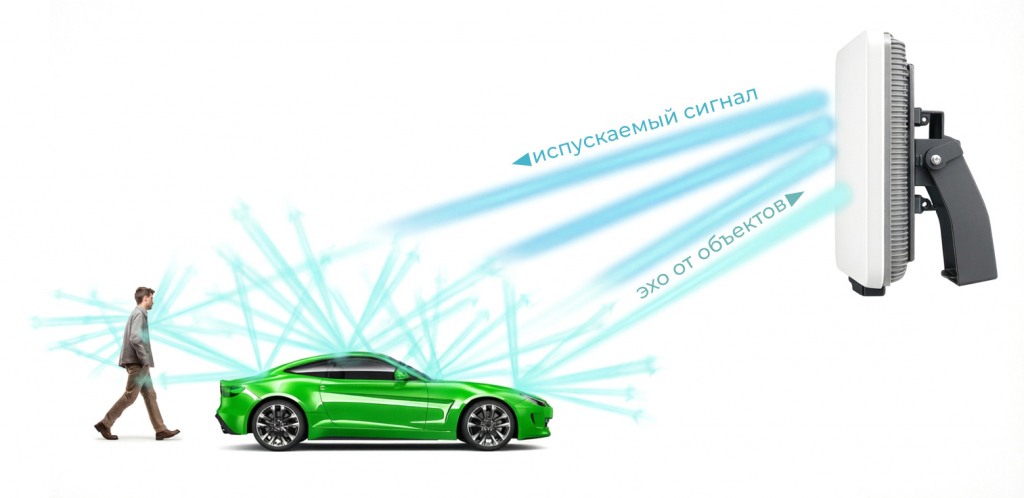

Радар излучает электромагнитный сигнал. При встрече с объектом энергия частично поглощается и частично рассеивается в разных направлениях. Часть рассеянного сигнала возвращается в направлении РЛС и принимается ее антенной.

Именно этот сигнал регистрирует радар. По его данным радиолокационная система обнаруживает цель, определяет расстояние до нее, а в зависимости от типа РЛС — ее положение, скорость и другие параметры движения.

Поэтому для радара важны не только размеры объекта, но и то, как он взаимодействует с радиоволной. Два объекта сопоставимых габаритов могут иметь разную ЭПР и по-разному обнаруживаться одной и той же радиолокационной станцией.

Почему ЭПР измеряется в квадратных метрах

ЭПР выражается в квадратных метрах, но это не физическая площадь объекта и не площадь его проекции.

Это эквивалентная площадь, с помощью которой количественно характеризуют способность цели рассеивать электромагнитную энергию в направлении приемника РЛС.

Поэтому запись: ЭПР = 0,01 м² не означает, что площадь объекта = 0,01 м².

Физические размеры цели влияют на ее радиолокационную заметность, но простой однозначной зависимости между размерами объекта и его ЭПР нет.

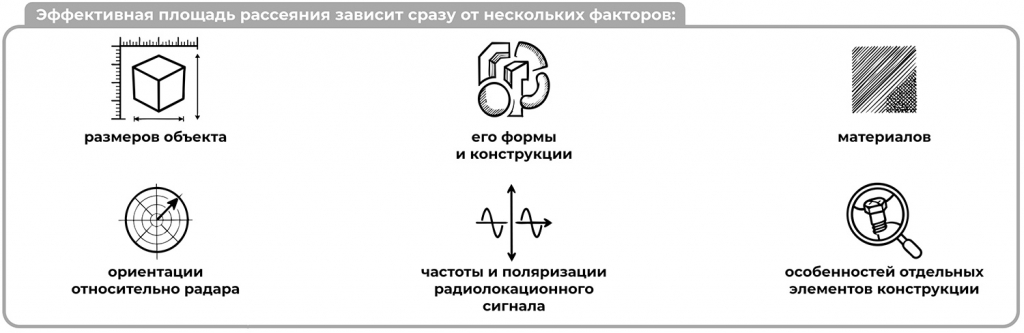

От чего зависит ЭПР цели

Особенно важен ракурс. Одна и та же цель при наблюдении с разных направлений может иметь различную ЭПР: меняется взаимное положение ее поверхностей относительно РЛС, а вместе с ним - характер рассеяния радиоволн.

ЭПР также зависит от частоты сигнала. Поэтому значение, полученное для одного радиолокационного диапазона, нельзя автоматически переносить на другой.

По этой причине ЭПР конкретного объекта в общем случае нельзя считать постоянной величиной. Значения вроде “ЭПР человека”, “ЭПР автомобиля” или “ЭПР беспилотника” могут использоваться как ориентиры только с учетом условий, для которых они определены. Особенно это важно для малоразмерных БПЛА, конструкция, материалы и положение которых относительно радара могут существенно влиять на отраженный сигнал.

Как ЭПР связана с дальностью обнаружения

Возможность обнаружения зависит не только от мощности отраженного сигнала, но и от уровня шумов и помех. При прочих равных цель с большей ЭПР может быть обнаружена на большей дальности, а с меньшей - на меньшей.

При этом зависимость между ЭПР и дальностью нелинейная. Из основного уравнения радиолокации следует, что при неизменных остальных параметрах максимальная дальность связана с ЭПР через корень четвертой степени:

R ∝ ⁴√σ,

где R — дальность, а σ — ЭПР цели.

Например, если ЭПР одной цели в 16 раз больше ЭПР другой, при прочих равных теоретическая дальность ее обнаружения будет примерно в два раза больше.

Это одна из причин, по которой дальность РЛС необходимо рассматривать вместе с ЭПР цели, для которой она заявлена.

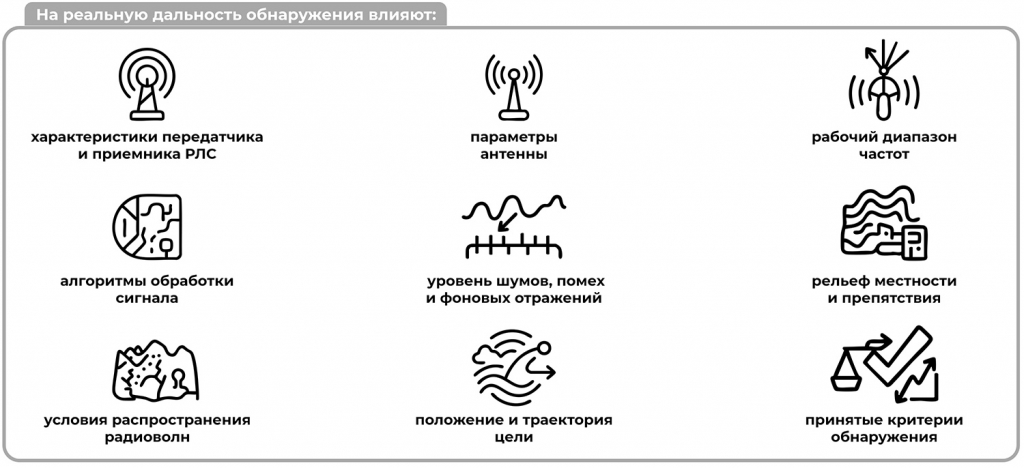

От чего еще зависит дальность РЛС

ЭПР - важный, но не единственный фактор.

Поэтому даже знание ЭПР само по себе не позволяет точно определить, на каком расстоянии конкретная РЛС обнаружит конкретный объект в реальных условиях эксплуатации.

Как правильно сравнивать дальность разных радаров

Допустим, в характеристиках двух РЛС указано:

Радар А: дальность обнаружения - 5 км.
Радар Б: дальность обнаружения - 3 км.

По этим данным нельзя сделать вывод, что первый радар обязательно обнаружит одну и ту же цель дальше.

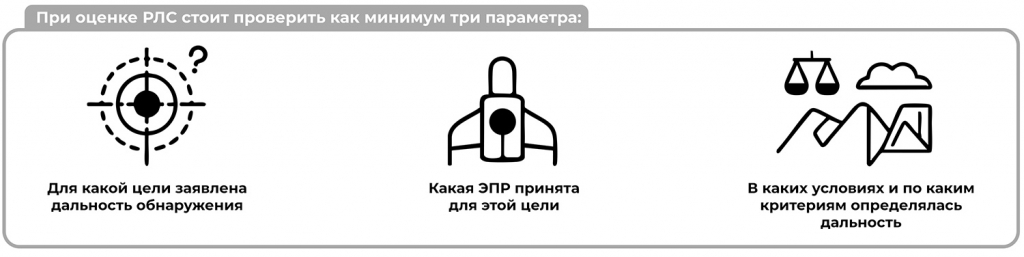

Необходимо проверить, для каких целей заявлены эти значения. Если 5 км указаны для цели с большой ЭПР, а 3 км - для малоразмерной цели с существенно меньшей ЭПР, напрямую сравнивать такие характеристики некорректно.

Две одинаковые цифры в строке “дальность обнаружения” не обязательно означают одинаковые возможности двух радиолокационных станций.

Поэтому корректнее сравнивать не максимальную дальность вообще, а дальность обнаружения цели с определенной ЭПР при сопоставимых условиях. Именно такая характеристика дает более корректное представление о возможностях радара и позволяет осмысленно сравнивать разные модели РЛС.
