Радары DIVITEC и TRASSIR для охраны периметра: масштабное обновление интеграции и новые интеллектуальные возможности

Компания Контур СБ сообщает о значительном расширении функционала совместной работы охранных радаров DIVITEC и системы видеонаблюдения TRASSIR. Благодаря обновлению операторы получают новые возможности автоматизации: отображение треков на интерактивной карте объекта, автоматическое наведение поворотных камер и тепловизоров по координатам цели, вывод видео на тревожный монитор, дополнительные возможности визуальной верификации, а также автоматическое звуковое реагирование с помощью IP-громкоговорителей Tonmind.

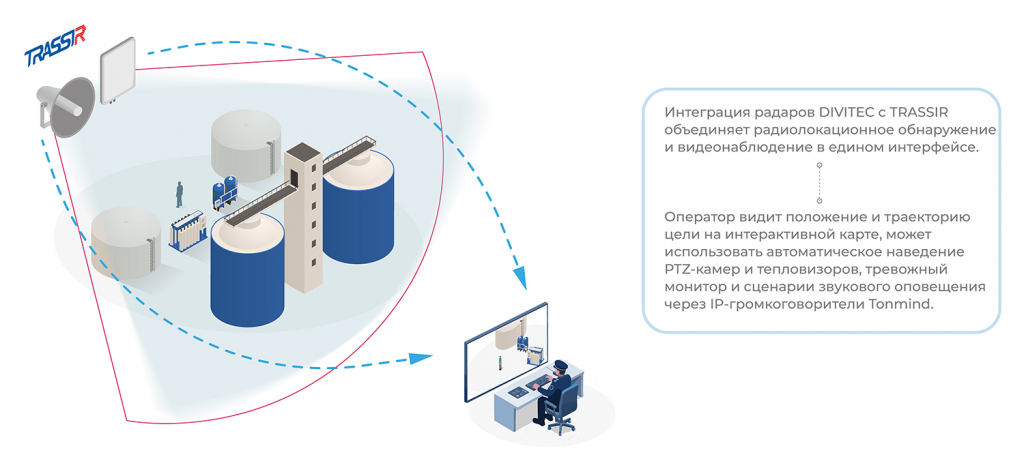

Радиолокационные станции DIVITEC интегрированы в TRASSIR с передачей данных о цели в систему видеонаблюдения. В зависимости от модели радара и конфигурации комплекса в TRASSIR могут поступать координаты, скорость, направление движения и другие параметры обнаруженного объекта. Это позволяет объединить радиолокационное обнаружение, видео и сценарии реагирования в едином интерфейсе.

Подробнее о принципах работы радиолокационных систем, способах обнаружения целей и отличиях радара от других средств контроля мы рассказывали в отдельном материале — Что такое радар и как он работает.

Единая архитектура особенно актуальна для промышленных предприятий, объектов ТЭК, логистических комплексов и транспортной инфраструктуры, где требуется охрана периметра и контроль открытых площадок. В таких проектах радар становится дополнительным независимым источником информации о движущихся объектах. При этом система видеонаблюдения для охраны объекта используется уже не только для наблюдения, но и для визуального подтверждения событий и управления реакцией. Такой подход позволяет выстраивать комплексную охрану территории без постоянного ручного контроля большого количества видеоканалов.

Логика работы комплекса строится последовательно: радар выполняет обнаружение цели и определяет параметры ее движения, TRASSIR отображает полученные данные и формирует событие, PTZ-камера и/или тепловизор получает целеуказание для визуальной проверки, после чего система может вывести информацию оператору и запустить предусмотренный сценарием способ реагирования.

Что нового: ключевые функции и возможности

●      Отображение на карте: положение радаров, зоны их контроля и другие элементы системы могут быть привязаны к графическому плану объекта. Для объектов с изолированным защищенным контуром может использоваться локальная картографическая подложка или план территории без необходимости постоянного доступа в интернет. TRASSIR штатно поддерживает создание карт на основе загруженного графического плана и размещение на них объектов системы.

●      Отображение треков: данные радара позволяют показывать положение и траекторию перемещения обнаруженных объектов. Вместо отдельного окна радиолокационного ПО оператор получает интерактивную карту объекта, связанную с системой видеонаблюдения.

●      Программная юстировка: положение и ориентация радара могут корректироваться при настройке системы. Это упрощает привязку радиолокационных данных к реальной геометрии объекта и последующую настройку зон.

Для крупных площадок карта становится важной частью рабочего интерфейса: оператор видит не только факт тревоги, но и понимает, где находится цель и в каком направлении она движется.

Радарный контроль не обязательно распространять на весь сектор обзора одинаково. Для каждой площадки можно настроить собственную логику реакции и сформировать зоны произвольной геометрии.

●      Зона тревоги - участок, появление цели в котором формирует тревожное событие и может запускать заданный сценарий реагирования.

●      Зона предупреждения - дополнительный рубеж, позволяющий зарегистрировать приближение объекта до пересечения основной охраняемой границы.

●      Зоны маскирования - участки, события в которых не должны учитываться системой. Их можно использовать, например, для исключения технологических зон, участков с постоянным движением оборудования или других областей, не представляющих интереса для охраны.

Полигональное зонирование особенно удобно, когда охрана периметра объекта должна учитывать сложную геометрию площадки, технологические проезды, здания и участки с разными режимами доступа. Поддержка тревожных, предупреждающих и маскирующих зон произвольной формы заявлена для ряда радаров DIVITEC.

●      Автоматическое целеуказание: после обнаружения цели радар передаёт её данные в систему. Совместимая поворотная камера или двухспектральный тепловизор может автоматически получить координаты и развернуться в направлении объекта.

●      Автоматическое сопровождение цели: при соответствующей конфигурации комплекса PTZ может не ограничиваться первоначальным наведением, а продолжать вести движущийся объект по мере обновления его координат. Такая функция должна рассматриваться именно как возможность конкретной связки радара, ПО и совместимой PTZ-камеры, а не как свойство любой поворотной камеры.

●      Выбор цели оператором: если радар одновременно обнаруживает несколько объектов, оператор может выбрать интересующую цель для детального визуального контроля.

Таким образом, обнаружение нарушителя не заканчивается выдачей тревожного сигнала. Радиолокационные координаты используются для перевода оптики в нужный сектор, после чего оператор получает изображение для оценки ситуации. Возможность автоматического PTZ-наведения и ведения объекта подтверждается материалами TRASSIR по радиолокационным системам охраны периметра.

●      Автоматическая реакция интерфейса: при формировании заданного события TRASSIR может вывести связанный видеоканал на заранее настроенный тревожный монитор или открыть тревожный шаблон рабочего места оператора.

●      Фокус на инциденте: дежурному не требуется вручную искать нужную камеру среди большого количества каналов. Система сама выводит видео, связанное с поступившей тревогой.

●      Комплексный тревожный экран: конфигурация рабочего места может объединять видеопоток, карту объекта и информацию, необходимую оператору для оценки события.

Механизм Alarm Monitor в TRASSIR позволяет связывать события с автоматическим выводом соответствующих каналов на заданный монитор или тревожный шаблон.

Для службы безопасности это существенно меняет сам принцип контроля периметра. Оператору не нужно сначала заметить движение на одном из множества экранов, определить участок и только затем искать нужную камеру. Событие уже связано с конкретной зоной и видеоканалом.

Интеграция IP-громкоговорителей Tonmind с TRASSIR позволяет включить аудиооборудование в общий сценарий безопасности.

●      Автоматическая реакция: событие радара может использоваться как триггер для воспроизведения заранее записанного речевого сообщения или звукового сигнала.

●      Зональная адресность: для разных участков территории можно назначать отдельные громкоговорители или группы устройств. Например, при появлении человека в запретной зоне система может автоматически воспроизвести сообщение: «Внимание! Вы вошли в охраняемую зону. Покиньте территорию».

●      Голосовое обращение оператора: после визуальной оценки ситуации сотрудник поста охраны может передать сообщение в реальном времени через выбранный IP-громкоговоритель непосредственно из TRASSIR.

TRASSIR и Tonmind поддерживают автоматическое воспроизведение аудио по событиям, в том числе по сработке радара, а также ручную передачу голоса оператором.

Такой сценарий позволяет перейти от простого обнаружения к активному реагированию. В зависимости от регламента объекта радиолокационное событие может одновременно вызвать камеру на монитор, инициировать запись, сформировать уведомление и запустить голосовое предупреждение.

Радар и видеокамера работают на основе разных физических принципов, дополняя друг друга при обнаружении и контроле объектов. Это позволяет использовать их совместно и не основывать решение только на одном источнике данных.

●      Радиолокационное обнаружение: РЛС определяет движущиеся объекты независимо от уровня освещённости и сохраняет работоспособность в условиях, при которых возможности обычной оптики могут снижаться. Конкретная эффективность зависит от модели радара, параметров цели, рельефа, помех и метеоусловий.

●      Визуальная верификация: камера или тепловизор позволяет оператору увидеть обнаруженный объект. При наличии соответствующей видеоаналитики TRASSIR может дополнительно классифицировать объекты в видеопотоке.

●      Перекрёстная проверка: радиолокационные данные, зоны контроля и видеоаналитика могут использоваться совместно для более точной оценки события и сокращения числа нерелевантных тревог.

Такой подход особенно важен для системы охраны территории, где на большой площади одновременно могут находиться сотрудники, транспорт, животные и другие движущиеся объекты. Система не отменяет работу оператора, но позволяет перенести его внимание с постоянного наблюдения за десятками камер на проверку уже сформированных событий.

При проектировании такой системы важен не только технический эффект, но и экономика решения. Радиолокационный контроль позволяет автоматизировать часть задач охраны больших территорий и сократить количество оборудования, необходимого для контроля протяженных участков. Подробнее об экономической стороне применения РЛС - в статье об экономической целесообразности использования радаров DIVITEC.

Эффект от внедрения

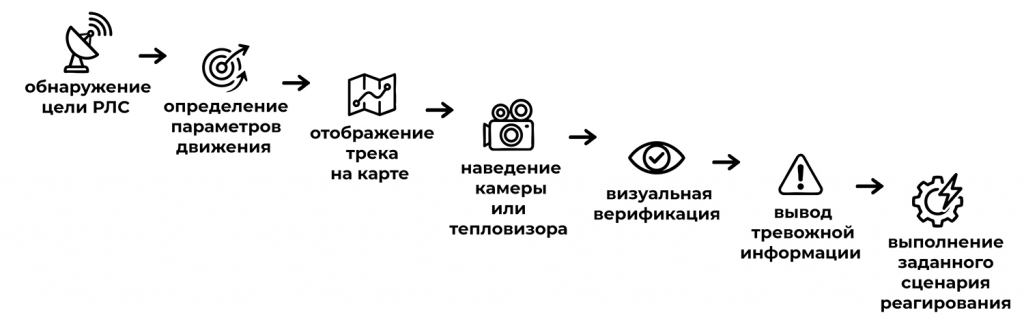

Главное преимущество интеграции - не отдельная новая функция, а объединение нескольких этапов работы службы безопасности в одну последовательность:

Для объектов большой площади такая схема позволяет организовать систему охраны территории, в которой радиолокация отвечает за раннее обнаружение и пространственный контроль, а TRASSIR объединяет данные радара с видеонаблюдением и средствами реагирования. В результате оператору не требуется постоянно просматривать множество видеоканалов: система предоставляет информацию о локализованной цели, ее положении, направлении движения и связанном видеопотоке.
