Мини-тепловизор с аналитикой: обзор новых датчиков присутствия DIVITEC

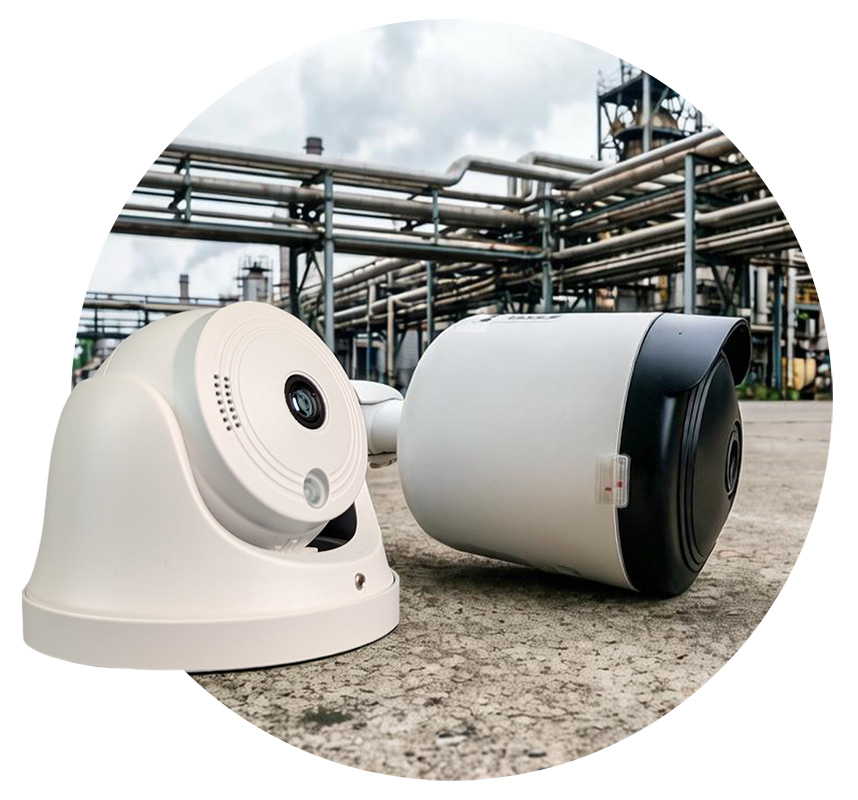

В линейке DIVITEC появились компактные тепловизионные датчики присутствия DS-T1604CV/F2.1 и DS-T1604DV/F3.5. На первый взгляд устройства напоминают обычные камеры в купольном и цилиндрическом исполнении. Однако их основная задача несколько шире.

Помимо формирования тепловизионного изображения, обе модели поддерживают интеллектуальную аналитику, измерение температуры, обнаружение людей и транспортных средств, падения человека, курения и возгорания. При возникновении заданного события датчик способен самостоятельно сформировать тревогу и передать ее в систему безопасности.

Команда Контур СБ изучила обе модели. Разберемся, чем они отличаются и для каких задач подходят.

Два корпуса, две оптики

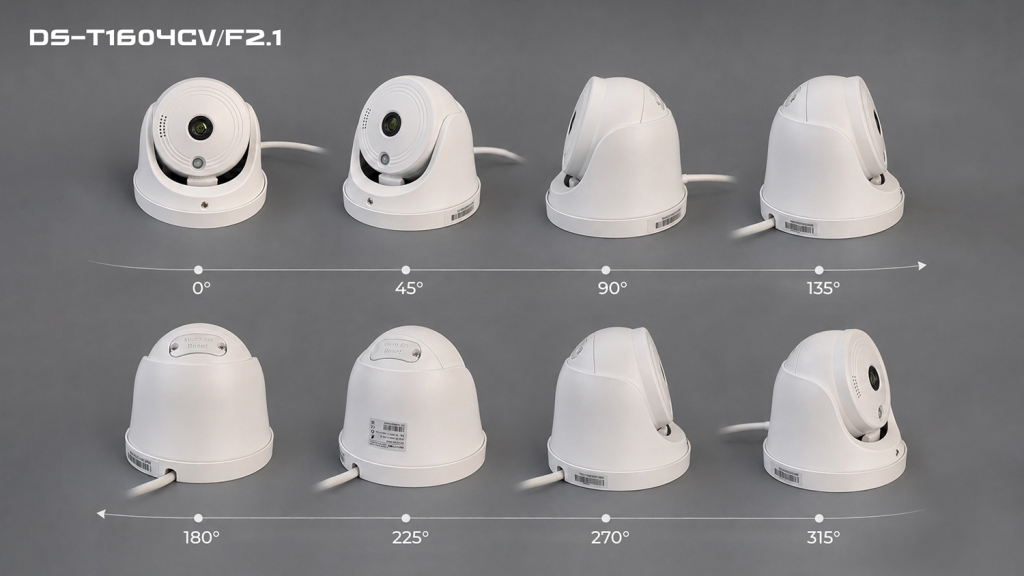

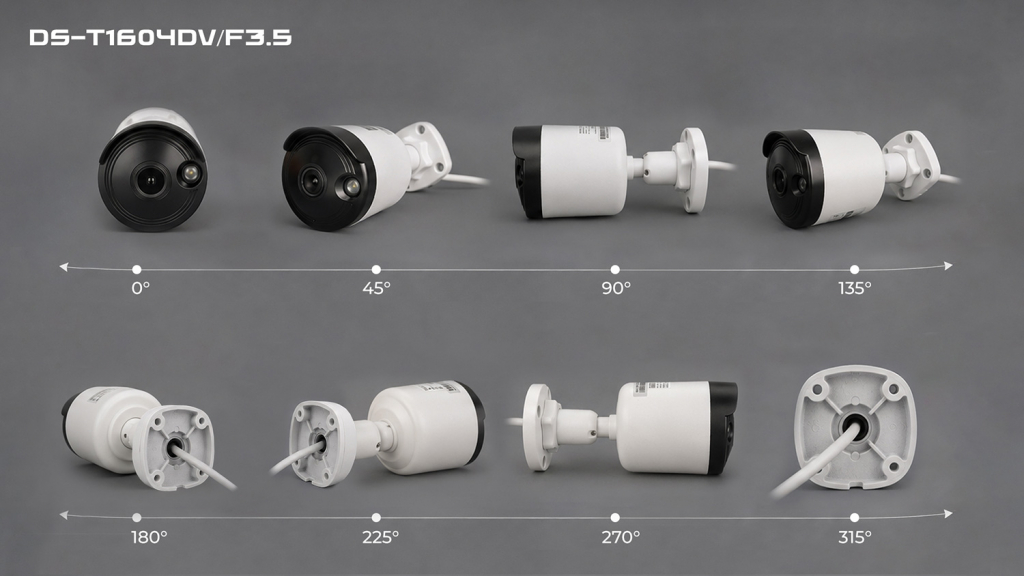

Первое различие заметно сразу. DS-T1604CV/F2.1 выполнен в купольном корпусе, DS-T1604DV/F3.5 - в цилиндрическом.

Разница не только конструктивная. Модели оснащены объективами с разным фокусным расстоянием и, соответственно, рассчитаны на разные зоны наблюдения.

DS-T1604CV/F2.1 получил объектив 2,1 мм с широким углом обзора - 90° по горизонтали и 64° по вертикали. Такой вариант удобен для помещений и участков, где требуется контролировать значительную площадь с относительно небольшой дистанции.

У DS-T1604DV/F3.5 установлен объектив 3,5 мм. Поле зрения поуже - 48°×36°, зато увеличивается рабочая дистанция. Такая конфигурация лучше подходит для вытянутых участков, коридоров, проходов и удаленных зон.

Расчет выполнен для человека размером 1,8×0,5 м и транспортного средства 4×1,5 м. Фактические дистанции зависят от условий эксплуатации.

Главное - аналитика

Именно набор встроенной аналитики объясняет позиционирование моделей как тепловизионных датчиков присутствия, а не просто компактных тепловизоров.

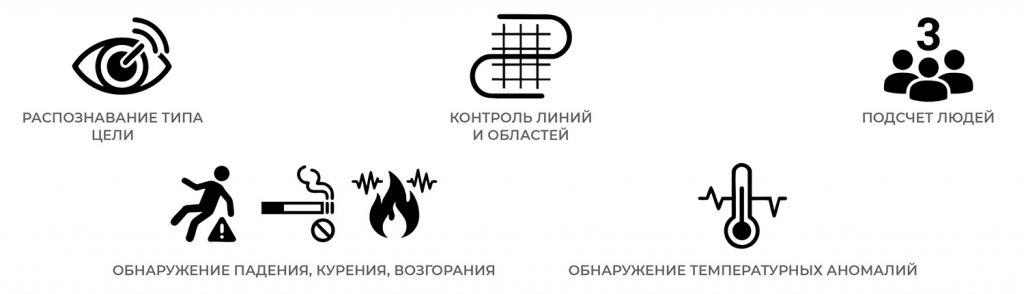

Устройства поддерживают обнаружение людей и транспортных средств. Тревогу можно настроить по выбранному типу цели — например, только при появлении человека или транспортного средства.

В числе доступных сценариев - вторжение в область, пересечение одной или двух линий, вход в зону и выход из нее, движение в запрещенном направлении, длительное нахождение в заданной области и обнаружение движения.

Есть и более специализированные функции: подсчет людей, обнаружение падения человека, курения и возгорания.

Последние особенно расширяют область применения устройств. Один датчик может контролировать присутствие людей и одновременно реагировать на потенциально опасные события - например, падение человека или появление признаков возгорания.

Что происходит после обнаружения события

Тревога может формироваться по результатам IVS-аналитики, при температурной аномалии, обнаружении движения или аномального звука, а также по сигналу тревожного входа и при ряде системных событий.

Дальнейшая реакция настраивается в зависимости от задачи. Устройство может запустить запись, передать данные через FTP, отправить уведомление по электронной почте через SMTP или активировать тревожный выход. Также предусмотрена световая и звуковая сигнализация.

Таким образом, датчик не просто передает оператору тепловизионное изображение, а самостоятельно отслеживает заданные события и инициирует необходимое действие.

Изображение и запись

Обе модели формируют два видеопотока. Основной имеет разрешение D1 704×576, дополнительный - CIF 256×192. Частота кадров достигает 25/30 к/с.

Для настройки тепловизионного изображения доступны регулировка яркости, контрастности и резкости, 2D/3D DNR, зеркальное отображение и до 17 цветовых палитр. Поддерживается умное кадрирование, можно задать до четырех зон приватности.

Коррекция неоднородности FFC работает в автоматическом и ручном режимах.

Устройства поддерживают передачу и обработку аудио с использованием G.711 A-law, G.711 μ-law и RAW_PCM. Для локальной записи предусмотрен слот microSD с поддержкой карт памяти объемом до 256 ГБ.

Интеграция

Для подключения к сети предусмотрен Ethernet-порт 10/100 Мбит/с. Поддерживаются ONVIF Profile S/T/G/M, SDK и CGI, что позволяет интегрировать датчики в существующие системы видеонаблюдения и безопасности.

Из аппаратных интерфейсов доступны тревожный вход и выход, RS-485 и аналоговый видеовыход CVBS.

Питание осуществляется от 12 В или по PoE 802.3af. Максимальная потребляемая мощность - всего 4 Вт.

Устройства рассчитаны на эксплуатацию при температуре от −40 до +60 °C. Корпуса соответствуют классу защиты IP66 и имеют антивандальную защиту IK10.

Что в итоге

DS-T1604CV/F2.1 и DS-T1604DV/F3.5 интересны прежде всего сочетанием тепловизионного контроля и событийной аналитики.

Разрешение 160×120 не рассчитано на получение высоко детализированной термограммы, а погрешность ±8 °C - на прецизионные температурные измерения. И это важно учитывать при выборе оборудования.

Зато для задач автоматического обнаружения присутствия, контроля зон и фиксации потенциально опасных событий возможностей достаточно:

Выбор между моделями определяется прежде всего геометрией контролируемой зоны. DS-T1604CV/F2.1 обеспечивает более широкий обзор, а DS-T1604DV/F3.5 - большую расчетную дальность при более узком поле зрения.

То есть перед нами не уменьшенная версия классического тепловизора, а компактный тепловизионный датчик событий, который способен самостоятельно обнаружить заданную ситуацию и передать тревогу системе безопасности.

Основные характеристики

* Зависит от условий эксплуатации.
