Управляемые прожекторы DIVITEC для автоматической подсветки и визуального контроля БПЛА

 Задача

Обеспечить визуальный контроль БПЛА в темное время суток после их обнаружения радиолокационными или оптико-тепловизионными средствами. Направленная подсветка должна помогать получать информативное изображение цели через оптический канал и, при подходящих условиях, делать беспилотник заметнее для сотрудников непосредственно на территории.

Управление прожектором необходимо синхронизировать с сопровождением цели через программное обеспечение без постоянного вмешательства оператора и отдельного ручного наведения источника света.

Решение применимо к объектам разного назначения. Состав оборудования определяется прежде всего размерами и расположением контролируемых зон, а также условиями эксплуатации.

 Проблема

Радиолокационная станция определяет координаты и параметры движения БПЛА, а тепловизионный канал оптико-тепловизионной системы позволяет сопровождать цель независимо от естественного освещения. Однако тепловое изображение не всегда позволяет оценить внешние признаки беспилотника. Для получения информативного изображения в видимом диапазоне ночью может потребоваться дополнительное освещение. Сотрудникам охраны, находящимся вне операторской, также трудно заметить небольшой БПЛА на фоне темного неба.

Ручное наведение прожектора на движущуюся воздушную цель требует постоянно согласовывать положение светового луча с направлением камеры. При изменении траектории БПЛА оператору приходится одновременно контролировать несколько устройств. Автоматическая синхронизация прожектора с системой сопровождения снижает нагрузку на оператора и упрощает согласование направления света с положением камеры.

 Решение

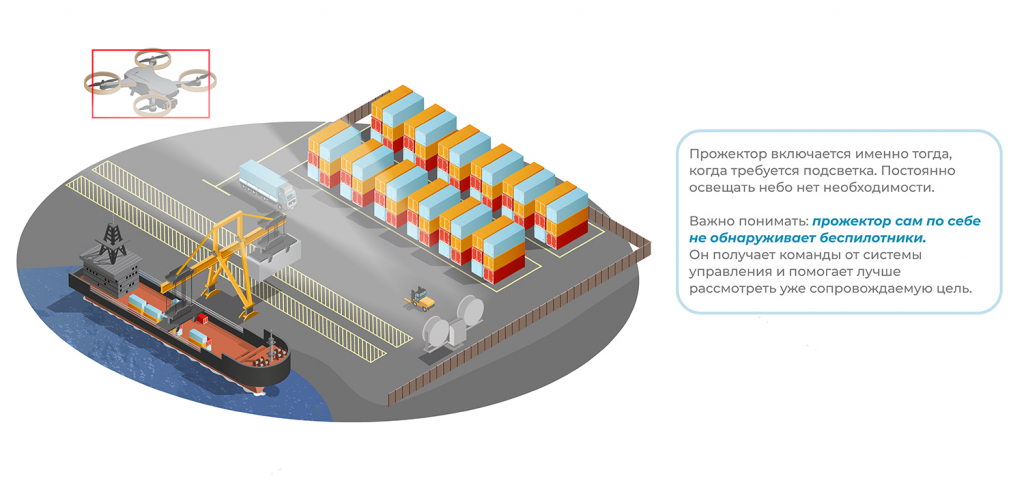

В программном обеспечении DIVITEC реализована интеграция управляемых поворотных прожекторов с радиолокационными станциями и оптико-тепловизионными комплексами. Прожектор становится частью общей системы сопровождения БПЛА: получает команды через ПО, автоматически изменяет направление светового луча и включается после захвата цели по заданному сценарию.

Интеграция предусмотрена для линейки совместимых управляемых прожекторов DIVITEC, включая исполнения со встроенной системой звукового оповещения. В сценариях контроля БПЛА основная функция прожектора — направленная подсветка уже обнаруженной и сопровождаемой цели. Сам прожектор не выполняет радиолокационное обнаружение и не определяет координаты беспилотника.

Таким образом, сотруднику службы безопасности не требуется одновременно отслеживать координаты на карте, разворачивать камеру и вручную направлять прожектор. Все три подсистемы работают в согласованном режиме. При этом решение о характере обнаруженного объекта и необходимых действиях остается за оператором.

Увидеть БПЛА не только на экране

Направленный свет расширяет возможности обычного видеоканала ночью. Если параметры освещения и оптики достаточны, камера получает цветное изображение цели, а оператор - дополнительные сведения о ее внешних признаках. Тепловизионное и видимое изображения в таком случае дополняют друг друга: первое помогает сохранять сопровождение, второе - оценивать детали, которые сложно различить по тепловому контуру.

Подсветка помогает не только оператору, который наблюдает за БПЛА на экране. При достаточной освещенности цели и подходящих условиях наблюдения беспилотник может стать различим невооруженным глазом. Это дает сотрудникам охраны и мобильным группам дополнительную возможность следить за перемещением воздушного объекта непосредственно с территории, не ограничиваясь изображением камеры.

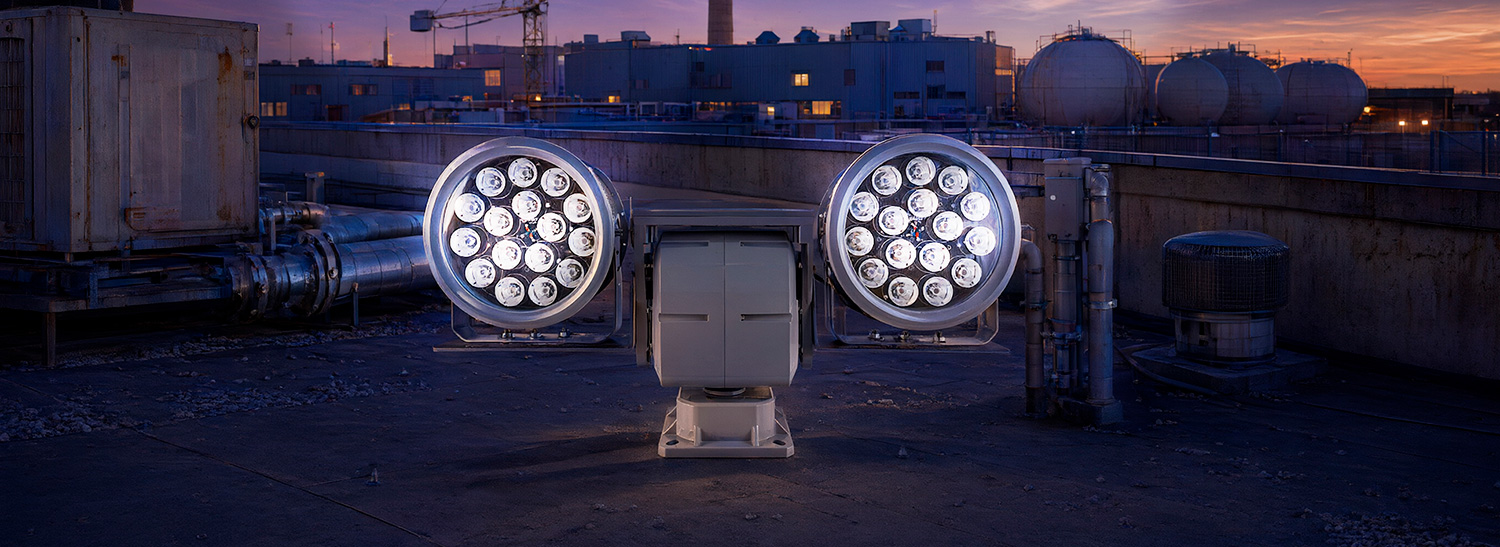

Управляемые прожекторы DIVITEC для сопровождения БПЛА

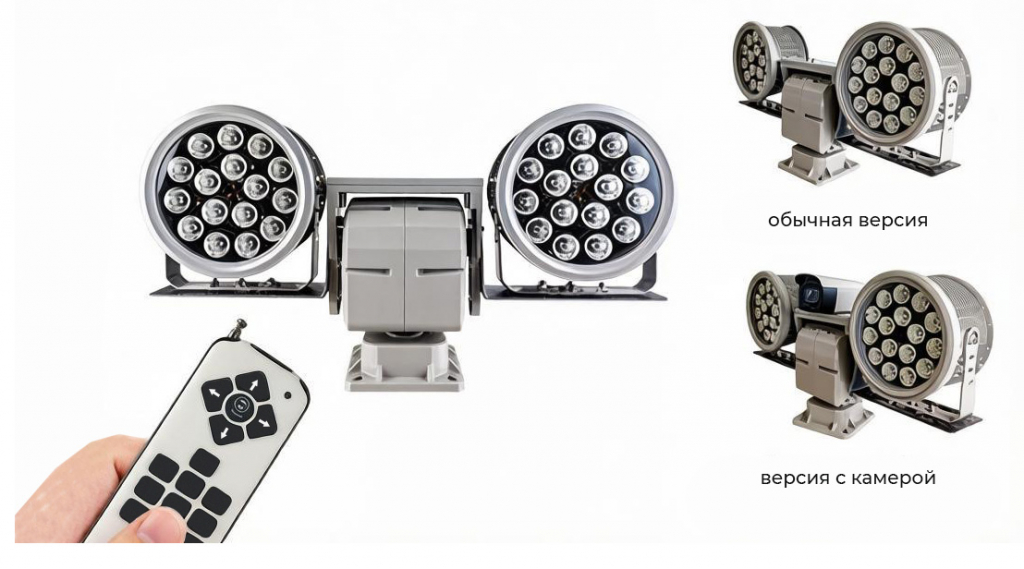

Для автоматической подсветки могут использоваться сетевые светодиодные прожекторы DIVITEC DT-L3225PT-2000 и DIVITEC DT-L3225PT-2K-200. Для обеих моделей заявлены мощность 1000 Вт и дальность направленного освещения до 2000 м. Они предназначены для совместной работы с двухспектральными оптико-тепловизионными системами и позволяют организовать подсветку удаленных воздушных целей.

DIVITEC DT-L3225PT-2000 выходит на полную яркость сразу после включения. Это позволяет освещать сопровождаемый БПЛА без задержки на разогрев источника света. Индекс цветопередачи Ra ≥ 80 помогает точнее передавать цвета на изображении оптической камеры, что важно для оценки внешних признаков БПЛА.

DIVITEC DT-L3225PT-2K-200 оснащен поворотной платформой с непрерывным вращением на 360° по горизонтали. Скорость поворота достигает 30°/с по горизонтали и 10°/с по вертикали, что позволяет менять направление светового луча вслед за движущейся целью в пределах возможностей привода. Предусмотрены программное управление и 168 предустановленных позиций для быстрого перехода к заданным направлениям.

Оба прожектора рассчитаны на наружную эксплуатацию при температуре от −40 до +55 °C. Для DT-L3225PT-2K-200 заявлена степень защиты корпуса IP66. Светодиодный источник обеспечивает направленное освещение в условиях недостаточной естественной освещенности.

При этом паспортная дальность освещения до 2000 м не означает, что на таком расстоянии БПЛА гарантированно можно распознать камерой или увидеть невооруженным глазом. Фактический результат зависит от размеров цели, характеристик оптики, ширины светового пучка и метеоусловий.

При отдельных ракурсах направленный свет способен создавать засветку оптической камеры, установленной на БПЛА. Такой эффект зависит от условий и не рассматривается как гарантированное средство противодействия.

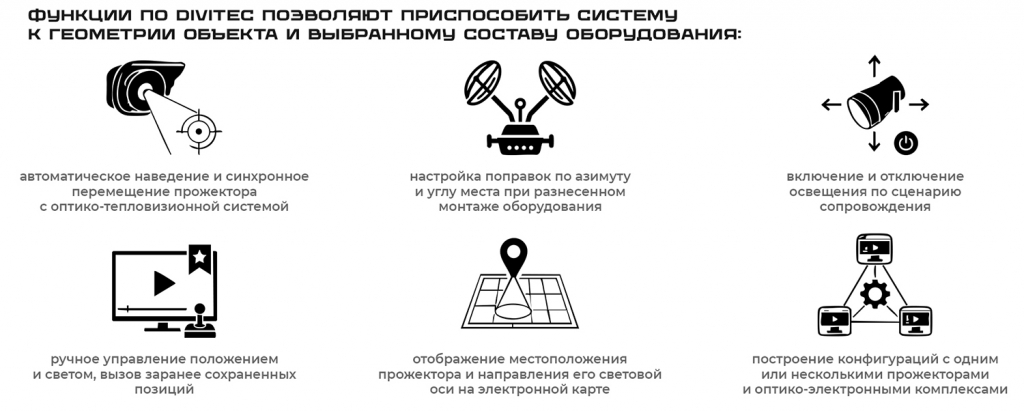

Управление и конфигурация

При проектировании необходимо учитывать взаимное расположение камеры и прожектора, ширину светового пучка, скорость поворота платформы и рабочую дальность наблюдения. Если устройства размещены в разных точках, фиксированная угловая поправка может не обеспечивать одинаковую точность совмещения на всех расстояниях до цели. Поэтому калибровку проверяют на рабочих дальностях. Возможности сопровождения быстро движущегося БПЛА ограничиваются угловой скоростью поворотной платформы. Также необходимо учитывать риск засветки собственных камер и попадания интенсивного света на прилегающие территории.

Где применимо решение

Автоматическая подсветка БПЛА может включаться в комплексы безопасности объектов разного типа:

●     промышленные предприятия, энергетические объекты и распределительные подстанции;

●     центры обработки данных, логистические и складские комплексы;

●     транспортные терминалы, порты и объекты прибрежной инфраструктуры;

●     административные здания, крупные коммерческие площадки и другие территории, где необходим ночной контроль воздушной обстановки.
