Задача
Организовать непрерывный тепловизионный контроль распределительных шкафов и другого электрооборудования ЦОД для раннего выявления локального перегрева контактов, коммутационных аппаратов, шин, кабельных соединений и других элементов системы электроснабжения.
Распределительные шкафы относятся к критически важной инженерной инфраструктуре дата-центра. Через них осуществляется питание серверного и сетевого оборудования, систем охлаждения, инженерных систем и других потребителей. Неисправность отдельного соединения или коммутационного аппарата может повлиять на работу целого участка системы электроснабжения.
На ранней стадии электрическая неисправность не всегда приводит к срабатыванию автоматической защиты. Первым заметным признаком может стать локальное повышение температуры. Задача стационарного тепловизионного мониторинга — обнаружить такое изменение непосредственно во время работы оборудования и передать информацию персоналу до развития отказа.
Проблема
Внутри распределительных шкафов автоматические выключатели, клеммы, шины, кабельные наконечники, контактные группы и другие элементы постоянно работают под электрической и тепловой нагрузкой.
Причинами локального перегрева могут стать:
● ухудшение электрического контакта и увеличение переходного сопротивления;
● перегрузка цепи или неравномерная нагрузка по фазам;
● дефект коммутационного аппарата или кабельного соединения;
● ухудшение условий отвода тепла.
При этом общая температура внутри помещения или шкафа может оставаться в допустимых пределах. Точечный датчик контролирует температуру только в месте установки, а визуальный осмотр не всегда позволяет выявить начинающийся дефект до появления заметных повреждений.
Тепловизионный контроль электрооборудования позволяет выявлять локальные температурные отклонения непосредственно во время работы оборудования. При этом результаты необходимо оценивать с учетом нагрузки, температуры однотипных элементов и условий измерения.
Еще одно ограничение связано с принципом работы тепловизора: камера контролирует только поверхности, находящиеся в ее поле зрения. Металлическая дверца, перегородка или другой непрозрачный для инфракрасного диапазона элемент перекрывает обзор контролируемого участка.
Решение
Для постоянного температурного мониторинга распределительных шкафов применяются компактные и миниатюрные тепловизионные IP-камеры, предназначенные для контроля электрооборудования.
Конкретная модель подбирается под конструкцию шкафа, размеры контролируемых элементов, требуемое поле зрения, рабочий диапазон температур и способ интеграции с системой мониторинга объекта.
В зависимости от исполнения оборудование может сочетать тепловизионный и оптический каналы. Тепловой канал используется для температурного контроля, а оптический помогает оператору определить контролируемый участок и визуально проверить оборудование при возникновении тревоги.
Тепловизоры данного класса могут поддерживать измерение температуры в отдельных точках и областях изображения, контроль превышения заданных значений и другие функции температурной аналитики. Набор функций зависит от выбранной модели.
Для реализации решения используются специализированные тепловизоры для мониторинга температуры в шкафах из соответствующего раздела каталога «Контур СБ».
Что контролирует тепловизор

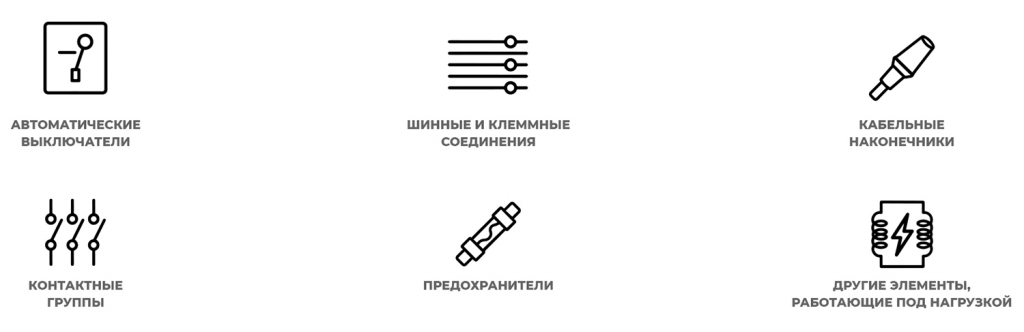

Камеру размещают таким образом, чтобы в ее поле зрения находились элементы, для которых локальное повышение температуры может служить признаком изменения рабочего режима:
Тепловизор контролирует температуру видимых поверхностей в выбранной области, а не общую температуру шкафа. Поэтому такой мониторинг дополняет климатический контроль помещения: температура воздуха может оставаться нормальной, в то время как отдельное контактное соединение уже работает с повышенным нагревом.
Постоянный мониторинг вместо единичного измерения
Ручное тепловизионное обследование остается важным инструментом технической диагностики, но фиксирует состояние оборудования только в момент проверки.
Стационарный тепловизионный мониторинг ЦОД позволяет контролировать выбранные участки постоянно. Это важно при переменной нагрузке: перегрев может возникать только в определенном режиме или постепенно увеличиваться, поэтому периодический осмотр может не совпасть с моментом его появления.
При непрерывном контроле температурное отклонение фиксируется во время работы оборудования. Это позволяет быстрее определить шкаф и участок, требующий проверки.
Контроль порога, разницы температур и динамики
Наиболее простой вариант контроля — сигнализация при достижении заданной температуры. Однако одного фиксированного порога не всегда достаточно для оценки состояния электрооборудования.

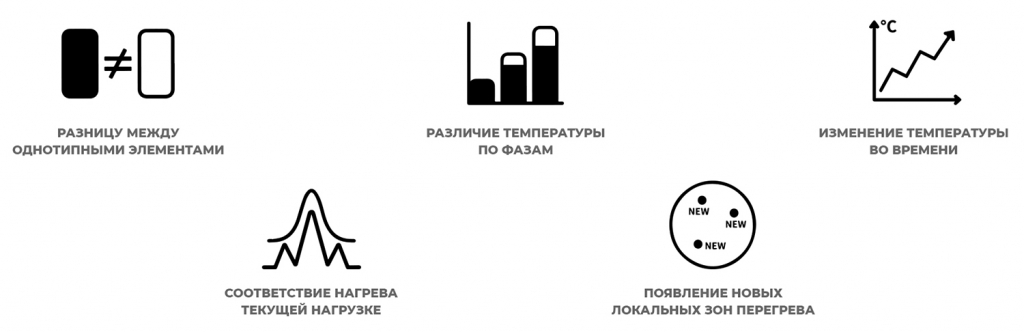

Дополнительно учитываются:
Пороговые значения назначаются с учетом типа оборудования, требований производителя и допустимого режима эксплуатации. Использовать одну универсальную температуру для всех автоматов, шин, кабелей и соединений некорректно.
Тепловизор в данном случае служит средством раннего обнаружения температурного отклонения. Причину перегрева определяет технический персонал после проверки нагрузки, соединений и состояния оборудования.
Размещение тепловизионных камер

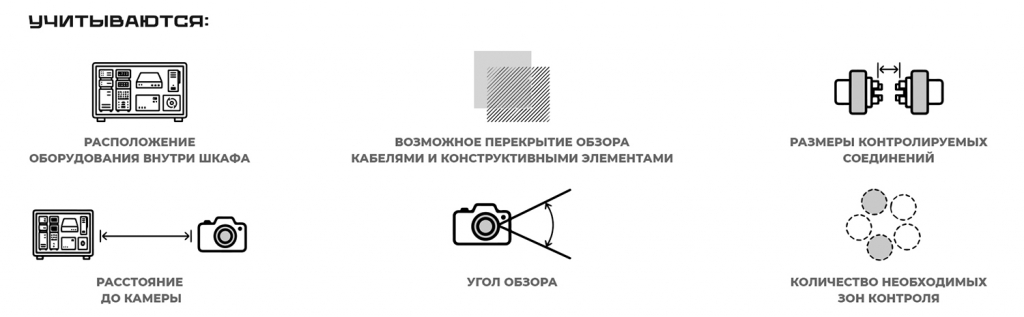

При проектировании системы необходимо обеспечить прямой обзор контролируемых элементов и выбрать поле зрения, соответствующее размерам и внутренней компоновке шкафа.
В плотно скомпонованном или крупном распределительном шкафу одной камеры может быть недостаточно. Количество точек наблюдения определяется после анализа конструкции шкафа и расположения критичных элементов.
Отдельного внимания требуют металлические поверхности. Полированные шины, контакты и другие блестящие детали обладают низкой излучательной способностью и могут отражать инфракрасное излучение окружающих объектов. Поэтому показания тепловизора необходимо оценивать с учетом свойств поверхности и условий наблюдения.
Передача тревожного события

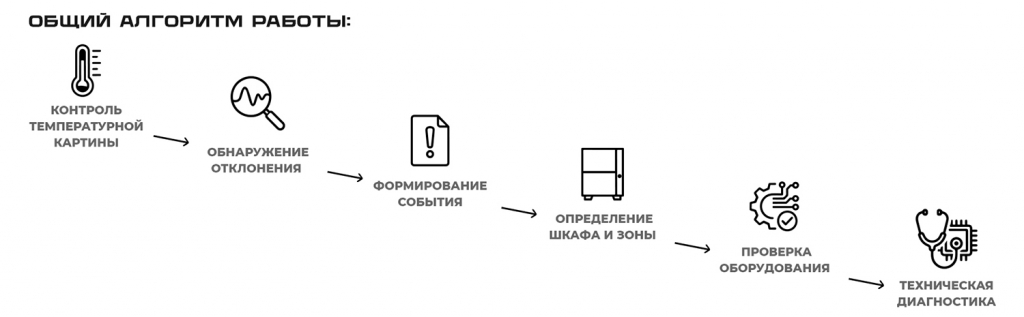

В стационарной системе могут задаваться контролируемые области и температурные условия формирования тревоги. При обнаружении отклонения информация передается оператору или техническому персоналу.
В зависимости от выбранной модели и архитектуры объекта информация от тепловизионных камер может использоваться автономно либо передаваться в систему видеонаблюдения, диспетчеризации, BMS или другую систему мониторинга. Конкретная схема интеграции определяется поддерживаемыми интерфейсами оборудования и требованиями проекта.
Результат
Постоянный тепловизионный контроль электрооборудования позволяет мониторить распределительные шкафы непосредственно во время их работы и выявлять локальные температурные отклонения между регламентными обследованиями.
Система не заменяет автоматические выключатели, устройства релейной защиты, пожарную сигнализацию и техническое обслуживание электроустановок. Ее задача — дополнить существующие средства контроля информацией о температурном состоянии оборудования.
Для ЦОД это дополнительный инструмент раннего обнаружения перегрева. Персонал получает возможность быстрее локализовать участок с изменившейся температурной картиной, проверить его состояние и принять решение о дальнейших действиях до того, как локальный дефект приведет к повреждению оборудования или отказу участка системы электроснабжения.
