Радар, радиоволны, радиолокация — эти термины прочно вошли в нашу повседневную жизнь. Ещё со школьной скамьи нам знакомы основы: где применяются радиоволны, как они распространяются и какими характеристиками обладают. Однако сами радары в школе обычно проходят поверхностно — лишь как яркую иллюстрацию возможностей радиоволн. Сегодня разберёмся, что такое радар на самом деле и как он работает.
Слово «RADAR» — это аббревиатура от английского выражения Radio Detection And Ranging (радиообнаружение и определение дальности). Все радары объединяет общий принцип: извлечение информации из отражённого радиосигнала.
По своей сути радар — это радиотехническое устройство, предназначенное для обнаружения объектов, определения их координат и параметров движения посредством анализа отражённых радиоволн.
Радар излучает радиоволны в пространство, они отражаются от объектов (целей) и рассеиваются в разных направлениях. Часть этих отражённых волн (эхо-сигналы) возвращается к радару, где улавливается и усиливается приёмником. Далее с помощью обработки сигнала принимается решение о наличии или отсутствии цели, а по характеристикам эхо-сигнала вычисляются её координаты и другие параметры.
Интенсивность отражения зависит не только от размеров объекта, но и от его формы, материала, взаимного расположения относительно радара и длины волны излучения. Именно поэтому разные объекты одинакового размера могут отражать радиосигнал по-разному.
От обнаружения самолётов до охраны периметра: история радаров
История радиолокации началась в первой половине XX века. В 1930-х годах, на фоне растущей угрозы воздушных нападений, инженеры ведущих стран активно разрабатывали системы обнаружения летательных аппаратов на больших дистанциях. В 1935 году британский физик Роберт Уотсон-Уотт продемонстрировал первый действующий радиолокатор, а к началу Второй мировой войны радары уже состояли на вооружении систем ПВО Великобритании, Германии, США и СССР.
Изначально радиолокация решала исключительно военные задачи: контроль воздушного пространства, наведение истребителей, корректировка огня береговых батарей. Однако уже в 1950-е годы инженеры обратили внимание на потенциал радарных технологий в гражданской сфере — в первую очередь в управлении воздушным движением и метеорологии.

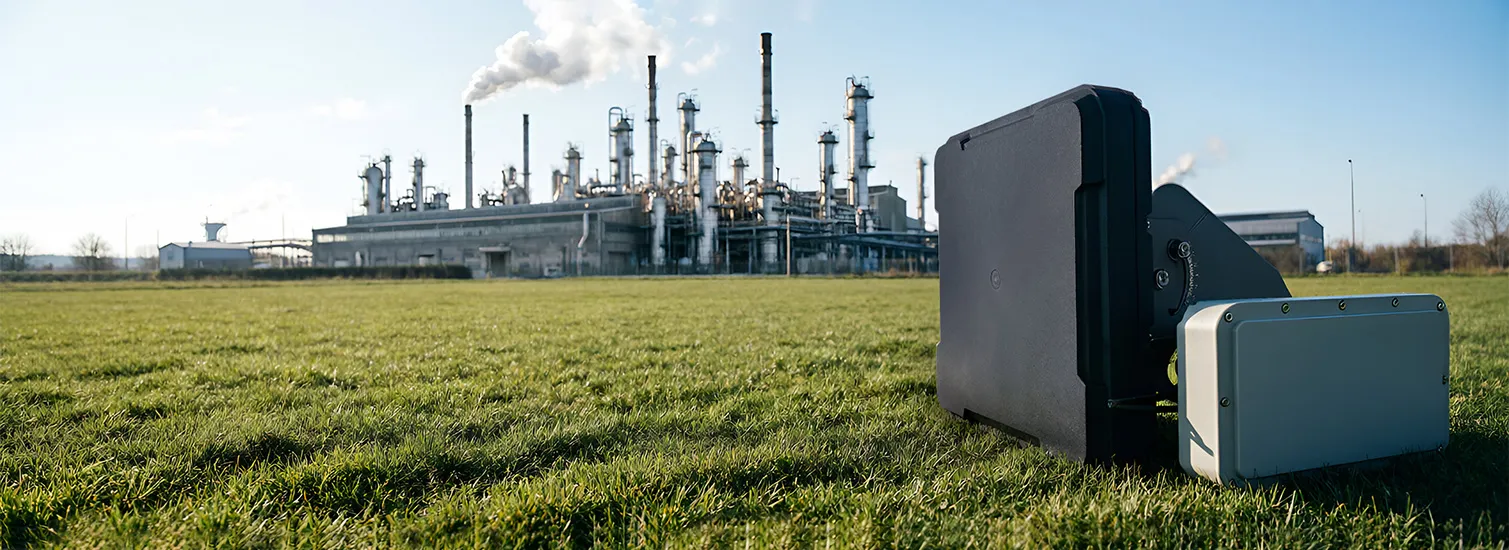

Переход радиолокации в сферу физической охраны стал закономерным этапом развития. Традиционные средства охраны — видеокамеры, инфракрасные датчики, вибрационные системы — нередко оказывались недостаточно эффективными в условиях плохой погоды, темноты или на открытых территориях большой площади. Радары, в отличие от них, не зависят от освещённости, устойчивы к туману, дождю и снегу и способны контролировать значительные пространства одним устройством. Сегодня радарные технологии — неотъемлемая часть арсенала систем безопасности, предлагая принципиально иной подход: не просто фиксацию нарушения, а непрерывное сопровождение целей на всех этапах их движения.

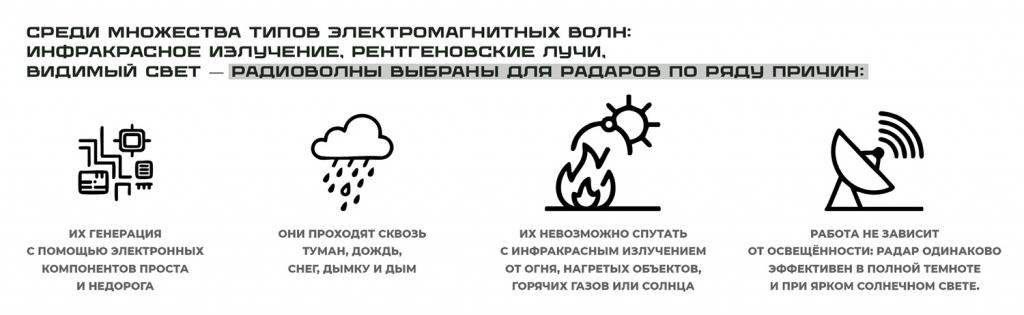

Почему радиолокация использует именно радиоволны?
Радиоволны — это невидимые электромагнитные колебания, не имеющие массы и распространяющиеся со скоростью света (≈ 300 000 км/с). Высокая скорость позволяет быстро преодолевать большие расстояния и измерять удалённые объекты с минимальной задержкой.
Какую информацию о цели получает радар
Анализируя свойства отражённых радиоволн, радар определяет несколько ключевых параметров цели:
· Расстояние до неё
· Условный размер цели, который характеризуется её эффективной площадью рассеяния (ЭПР)
· Скорость
· Направление движения
Измерение расстояния
Радар излучает радиоволны, которые распространяются со скоростью света (≈ 300 000 км/с). Хотя это происходит почти мгновенно, между отправкой сигнала и приёмом эхо-сигнала существует измеримая задержка. Она прямо пропорциональна расстоянию до цели.
В радарах дальнего действия применяются короткие импульсы: измеряется время между излучением импульса и приёмом его отражения. На малых дистанциях чаще используется метод FMCW (частотно-модулированная непрерывная волна): радар постоянно излучает сигнал с изменяющейся частотой, и разница между частотой текущего сигнала и принятого эха прямо пропорциональна расстоянию.

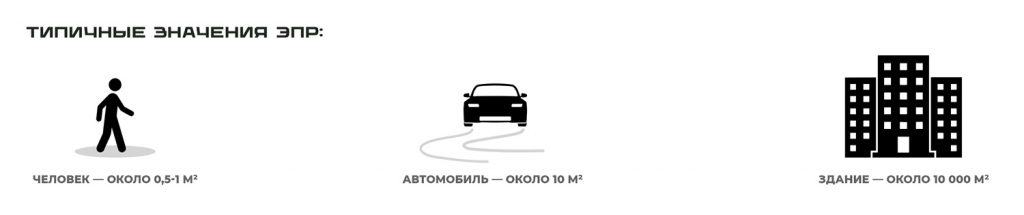

Определение размера цели
Как правило, крупные объекты отражают больше радиоволн, чем мелкие, хотя угол и форма также влияют на отражение. Для описания этих характеристик используется термин эффективная площадь рассеяния (ЭПР) — обычно выражается в квадратных метрах. Цели с большей ЭПР дают более сильный эхо-сигнал, что позволяет классифицировать объекты. Радар компенсирует ослабление сигнала с расстоянием, используя информацию о дальности.
Реальная ЭПР зависит от угла облучения: объект, расположенный перпендикулярно лучу, даёт чуть большее отражение, чем под острым углом.

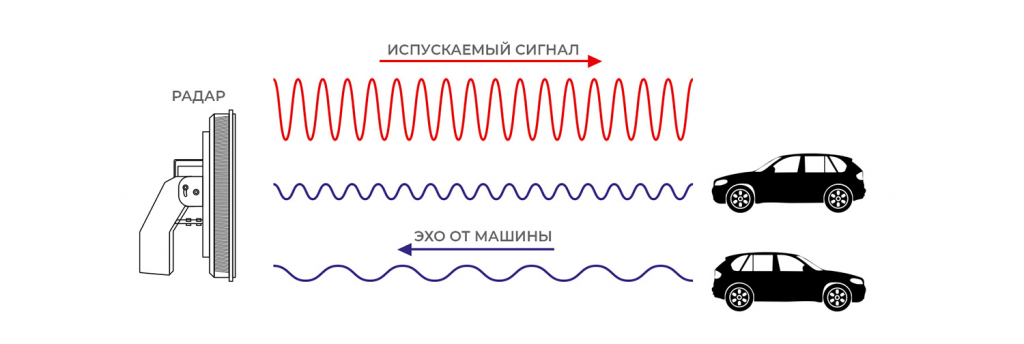

Измерение скорости: эффект Доплера
Скорость цели измеряется по доплеровскому сдвигу частоты. Эффект Доплера знаком каждому: приближающаяся полицейская сирена звучит выше, удаляющаяся — ниже.
В радиолокации движущиеся объекты смещают частоту отражённого сигнала пропорционально своей радиальной скорости (то есть скорости вдоль луча зрения). Это позволяет эффективно выделять движущиеся цели на фоне неподвижных объектов — критически важное свойство для радаров наземного наблюдения.
Следует учитывать, что по эффекту Доплера измеряется радиальная скорость — составляющая скорости вдоль направления распространения радиоволн. Если объект движется строго поперёк луча радара, доплеровский сдвиг будет минимальным.
Определение направления
Радарные антенны имеют узкую диаграмму направленности и сканируют пространство.
Способ определения направления на цель зависит от конструкции антенной системы радара. В простейшем случае направление определяется по положению механически вращающейся антенны в момент приёма отражённого сигнала.
Варианты антенных систем зависят от требований к размеру, весу, мощности и стоимости. Простейший способ — механическое вращение антенны: направление на цель совпадает с её текущим положением. Хотя здесь есть движущиеся части, при качественном проектировании и лёгких материалах срок службы оказывается весьма продолжительным.
Более сложный, но и более дорогой вариант — фазированные антенные решётки (АФАР) с электронным управлением лучом. Они позволяют практически мгновенно изменять направление луча без механического поворота антенны, что повышает скорость обзора пространства и надёжность системы.
Существует и компромиссный метод: две или более неподвижных антенн, по разности сигналов которых математически вычисляется угол прихода. Он дешевле фазированных решёток, но имеет ограничения — например, не позволяет разделить несколько целей на одной дальности и даёт более низкую чувствительность.

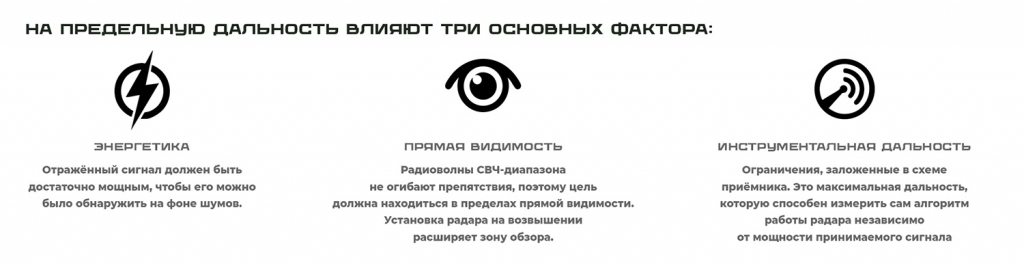

От чего зависит максимальная дальность радара
Если лимитирующим фактором выступает энергия, то дальность обнаружения будет различаться для целей разного размера: крупные объекты с большей ЭПР обнаруживаются дальше. Если же ограничение связано с инструментальной дальностью, то предельная дистанция будет одинаковой для целей любых размеров.
Увеличить мощность передатчика для расширения зоны обычно невозможно: правила радиосвязи строго регламентируют максимальные уровни мощности, чтобы избежать помех другим пользователям.
Как радары избегают взаимных помех
При работе нескольких радаров одного типа вблизи друг друга необходимо исключить взаимные помехи. Распространённый способ — синхронизировать устройства по общему опорному сигналу и немного смещать моменты излучения каждого радара относительно соседних, чтобы соседние радары не излучали одновременно, даже если работают на одной рабочей частоте.
Другой метод — использование разных рабочих частот, которые не пересекаются. Однако он не требует синхронизации, но жёстко ограничивает количество совместно работающих устройств и крайне неэффективно расходует частотный спектр.
Как помехи влияют на работу радара
Помехи — это нежелательные эхо-сигналы от объектов, отражающих радиоволны. Основной источник помех — отражения от земной поверхности (подстилающей поверхности). Дополнительным источником помех могут быть многолучевые отражения, когда один и тот же сигнал приходит к радару несколькими путями после отражения от различных объектов. Радары, работающие по наземным целям, фиксируют значительно больше помех, чем радары, направленные вверх, особенно если помехи подвижны.
В идеальных условиях местность представляет собой ровную площадку с одной целью, но на практике встречаются неподвижные объекты: автомобили, столбы, стены, заборы, создающие фоновый шум. Они могут маскировать цель, отражая волны до того, как те достигнут её.
При обработке сигнала неподвижные помехи подавляются — либо фильтрацией объектов без доплеровского сдвига, либо сравнением текущего сканирования с предыдущими для выявления статичных объектов.
Однако крупные неподвижные объекты (высокие заборы, здания) создают настолько сильные помехи, что на их фоне сложно обнаружить мелкие цели. Это связано с эффектом сцинтилляции — случайными колебаниями амплитуды отражённого сигнала. Например, у здания с ЭПР 10 000 м² даже вариация в 0,1 % даёт флуктуацию 10 м², что перекрывает ЭПР человека (≈ 0,5-1 м²). В такой ситуации помогает изменение ориентации радара, чтобы уменьшить эффективную площадь рассеяния мешающего объекта.
Самую большую проблему создают движущиеся помехи — высокая трава, кусты, деревья, волны на воде. Они имеют доплеровский сдвиг и меняются от сканирования к сканированию, что затрудняет их отличие от реальных целей. Чтобы снизить число ложных срабатываний, в зонах с интенсивной движущейся помехой устанавливают более высокий порог обнаружения. Наиболее действенный способ повысить качество работы — убрать или уменьшить количество движущихся объектов-помех в зоне контроля.
Что происходит после приёма отражённого сигнала?
Обнаружение отражённого сигнала — лишь первый этап работы радара. После этого начинается цифровая обработка данных. Современные радиолокационные станции фильтруют шумы и помехи, выделяют реальные цели, рассчитывают их координаты и скорость, а затем объединяют последовательные отметки в устойчивые траектории движения (треки). Дополнительно могут использоваться алгоритмы классификации объектов по характеру движения и отражённому сигналу.
Именно качество алгоритмов обработки во многом определяет эффективность современного радара. Поэтому сегодня развитие радиолокации связано не только с совершенствованием аппаратной части, но и с использованием всё более сложных методов цифровой обработки сигналов.
