Защита объектов энергетики от угроз БПЛА

 ЗАДАЧА

Объекты энергетики: электростанции, подстанции, распределительные узлы и протяженные линии электропередачи относятся к критической инфраструктуре и требуют постоянного контроля не только по периметру, но и в воздушном пространстве. Основная задача - обеспечить раннее обнаружение беспилотных летательных аппаратов на дистанции, достаточной для оценки угрозы и принятия решений до приближения БПЛА к технологически значимым зонам.

Важным условием является непрерывная работа системы в круглосуточном режиме, в сложной электромагнитной обстановке и без влияния на технологические процессы энергопредприятия.

ПРОБЛЕМА

Современные БПЛА малых классов имеют эффективную площадь рассеяния порядка 0,01 м², летают на малых высотах и могут длительное время находиться в зоне объекта. Для энергетических объектов это означает риск скрытной разведки, зависания над оборудованием или точечного воздействия на трансформаторы, распределительные устройства и открытые технологические зоны.

Классические средства охраны (видеонаблюдение и посты визуального контроля) не обеспечивают своевременного обнаружения таких целей. Дополнительную сложность создают большие площади объектов, протяженные периметры, металлоконструкции и насыщенная электромагнитная среда. В большинстве случаев БПЛА обнаруживается визуально уже на критически малой дистанции, когда времени на реагирование практически нет.

РЕШЕНИЕ

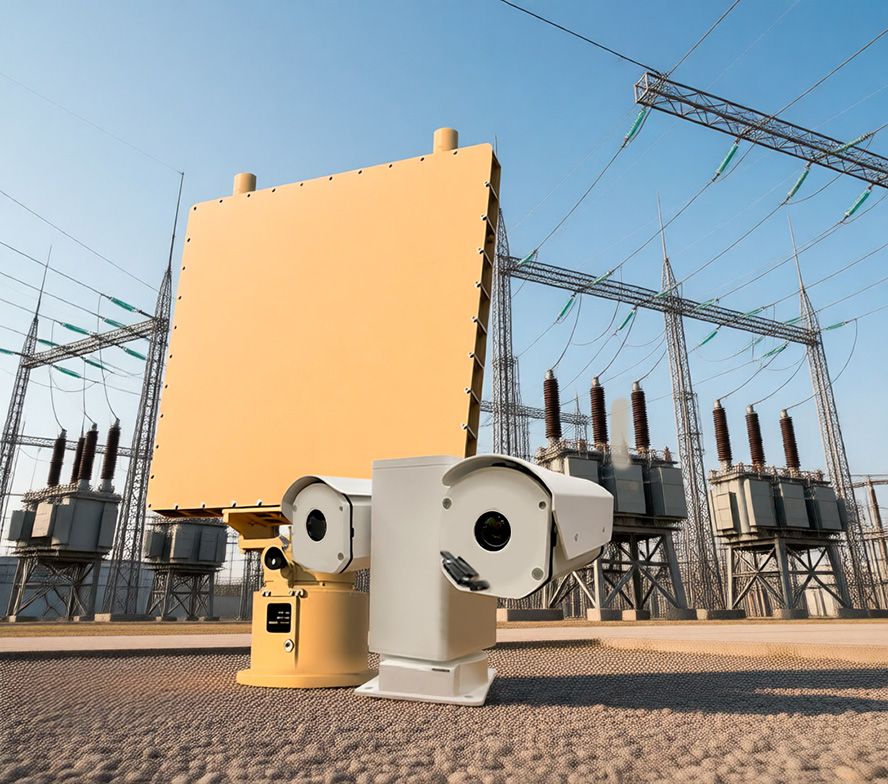

Для решения задачи рекомендуем стационарный видео-радиолокационный комплекс обнаружения БПЛА “Лазарь-2”, построенный по комбинированной радиолокационно-оптоэлектронной схеме. Комплекс предназначен для круглосуточного контроля воздушного пространства над объектами энергетики и прилегающими зонами.

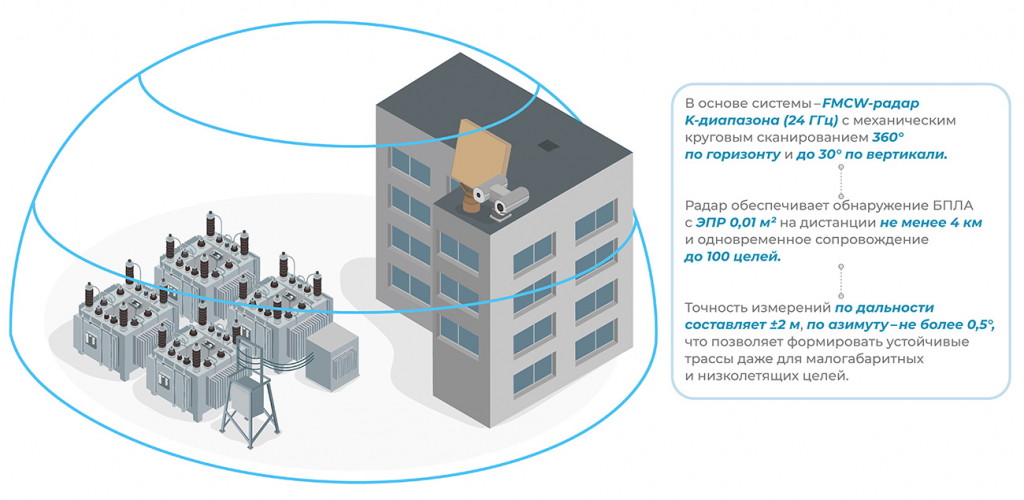

В основе системы - FMCW-радар K-диапазона (24 ГГц) с механическим круговым сканированием 360° по горизонту и до 30° по вертикали. Радар обеспечивает обнаружение БПЛА с ЭПР 0,01 м² на дистанции не менее 4 км и одновременное сопровождение до 100 целей. Точность измерений по дальности составляет ±2 м, по азимуту - не более 0,5°, что позволяет формировать устойчивые трассы даже для малогабаритных и низколетящих целей.

После обнаружения цель автоматически передаётся на оптико-электронный модуль для визуального подтверждения и идентификации.

Оптико-электронный контроль и идентификация

Оптико-электронный модуль комплекса построен на базе видеокамеры Sony с объективом 6,5-312 мм и 48-кратным оптическим увеличением (дополнительно 16× цифровое). В дневное время система обеспечивает:

– детекцию БПЛА размером 35×35 см на дистанции до 2,5 км;
– устойчивый трекинг до 2,0 км;
– визуальную идентификацию до 1,5 км.

В ночных условиях используется тепловизионный канал, обеспечивающий обнаружение БПЛА на дистанции до 1,2 км и сопровождение до 1,0 км.

Для уточнения координат цели в состав комплекса входит лазерный дальномер с длиной волны 808 нм и дальностью действия до 1,5 км, что повышает точность сопровождения и привязку цели в пространстве.

Архитектура и размещение на объектах энергетики

Комплекс “Лазарь-2” разворачивается в стационарном исполнении и интегрируется в инфраструктуру объекта как постоянный элемент инженерной защиты. Радиолокационный и оптико-электронный модули устанавливаются на мачтах или существующих высотных конструкциях на высоте 10–30 м, что обеспечивает оптимальный обзор и минимизацию экранирования.

При проектировании прикрываются приоритетные зоны:
– трансформаторные подстанции и ОРУ;
– турбинные и машинные залы;
– распределительные устройства;
– узлы ввода и выхода ЛЭП.

Для крупных и распределенных объектов применяется схема с несколькими постами обнаружения, объединенными в единый центр управления.

Учитываемые сценарии угроз

Система рассчитана на реальные сценарии применения БПЛА в отношении энергетической инфраструктуры: разведывательные пролёты, зависание над оборудованием, подлет к трансформаторам, пролет вдоль линий электропередачи на малых высотах. Во всех случаях обеспечивается раннее обнаружение, автоматическое сопровождение и фиксация параметров цели.

Интеграция и эксплуатация

Программное обеспечение DIVITEC RADAR, разработанное компанией DIVITEC, объединяет все сенсоры в единый программно-аппаратный комплекс. ПО обеспечивает отображение координат целей по дальности, азимуту и высоте, управление сенсорами и интеграцию с существующими системами безопасности по IP-протоколам (ONVIF, TCP/IP).

Комплекс рассчитан на эксплуатацию в диапазоне температур от −40 до +60 °C, имеет степень защиты IP65/IP66 и низкое энергопотребление (РЛС — до 350 Вт, камера — около 60 Вт), что позволяет использовать его в режиме 24/7 с резервированием электропитания.
