Системы радиолокационного обнаружения

Радиолокационный комплекс NSR60С для обнаружения человека на регулируемых или нерегулируемых пешеходных переходах. Безопасный пешеходный переход.

Задача:

Обеспечить безопасность пешеходов на пешеходном переходе, путём оснащения зоны переходов системой контроля и оповещения участников дорожного движения. Данная система должна снизить вероятность наезда транспортных средств на пешехода с учётом неблагоприятных факторов: плохая видимость, невнимательность участников дорожного движения, нарушение ПДД и т. д.

Решение:

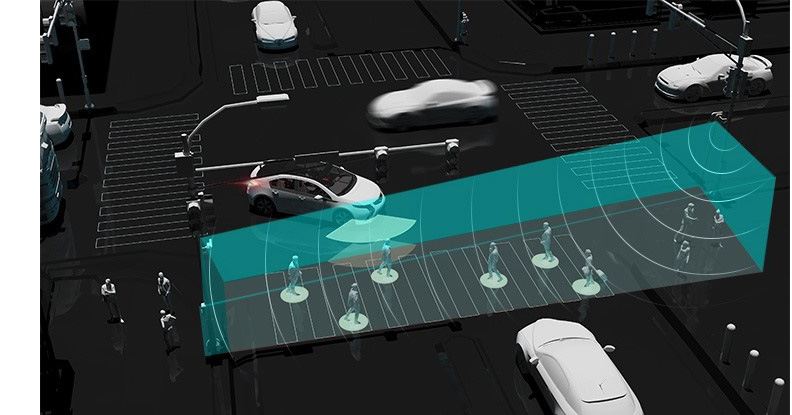

Радиолокационный комплекс NSR60С предназначен для обнаружения пешеходов в выделенной зоне контроля. Многоцелевой алгоритм идентифицирует движущиеся объекты и фильтрует ложные тревоги. Активная антенна радиолокационного датчика покрывает участок длиной до 26 метров с углом обзора 120°, что позволяет обнаруживать цели на участках дороги до 4-х полос на загородных трассах и до 6-ти полос в городе.

Сложные климатические условия и осадки не влияют на эксплуатационные характеристики комплекса. Движущийся по проезжей части транспорт не является препятствием для обнаружения пешеходов. Обнаружив пешехода в зоне контроля, комплекс мгновенно отправляет сигнал визуальным средствам оповещения: на светофор, информационное табло или световые огни. Если пешеходов в контролируемой зоне нет - визуальные средства оповещения остаются неактивны или разрешают проезд транспорту.

Комплекс программируется для автоматизированного контроля и управления в режиме 24/7. Программное обеспечение имеет удобный интерфейс с возможностями гибких настроек по расположению активных зон детекции и алгоритмов действия. Для удобной настройки и ориентации на местности оператор может использовать дорожную схему, которая загружается в диаграммный график слежения. Цели на карте отмечаются в виде контрастных точек и визуально отображают трек их передвижений.  Для видеофиксации событий комплекс оснащается уличной IP-видеокамерой с разрешением Full HD, которая синхронно с радаром регистрирует все происходящее в поле зрения объектива. Все тревоги и события записываются в архив данных комплекса.

Таким образом совокупность средств обнаружения и контроля обеспечивает высокую безопасность пешеходам и участникам дорожного движения. На нерегулируемых пешеходных переходах комплекс является самостоятельным средством безопасности по контролю дорожной обстановки в зоне перехода. В случаях, когда пешеход намеренно или по неосторожности нарушает правила на регулируемых переходах, комплекс заранее предупредит участников движения о нахождении пешехода на проезжей части, тем самым предотвратит ДТП.

Комплекс следует устанавливать вблизи пешеходных переходов, по направлению движения пешеходов, на электрифицированных столбах или на фасаде ближайших строений. Высота установки от 2 до 3 метров.
Профессиональное программное обеспечение комплекса полностью русифицировано, система масштабируется по количеству и функциональным задачам.

Комплектация радиолокационного комплекса NSR60С:

- радиолокационный датчик NSR60С - 1 шт.;
- кронштейн для установки на столб/стену - 1 шт.;
- блок бесперебойного питания - 1 шт.;
- IP видеокамера на кронштейне -1 шт.;
- PoE коммутатор - 1 шт.

Технические характеристики датчика NSR60С:
Частота излучения: 60GHz,  FMCW
Расстояние обнаружения: ≤26 м
Угол горизонтального обзора:  120°
Угол вертикального обзора: 21°
Идентификация: Движущаяся цель (человек / транспортное средство/животное)
Точность обнаружения цели: ≤0.5 м
Max. скорость детекции: 30 м/с
​​​​​​​Min. скорость детекции: 0.1 м/с
Сетевой интерфейс: RJ45 10М/100М
​​​​​​​Сетевые протоколы: HTTP, DNS, NTP, TCP, UDP, DHCP, ARP, SSH
​​​​​​​Интерфейсы подключения: тревожный вход /выход - 2/2, RS485
​​​​​​​Питание: DC 12 - 32 В /PoE
​​​​​​​Рабочие температуры: -40℃ ~ +75℃
​​​​​​​Степень защиты: IP67
​​​​​​​Потребление энергии: 2.5 Вт
​​​​​​​Масса: 840 грамм
Размеры: 150 х 125 х 45 мм

Комплекс опционально комплектуется сервером, PTZ видеокамерой, световым табло "Внимание пешеходы", световым и звуковым оборудованием оповещения.
